[아두이노] OLED 사용해보기 [OLED에 텍스트 표시, 예제 실습]
yohoi
2019. 5. 1. 13:47
안녕하세요 이번에는 간단하게 OELD에 텍스트를 표시하는것과 기본적으로 제공하는
GraphicsTest 예제를 사용하는 방법에 대해 작성해 보았습니다.
핵심부품

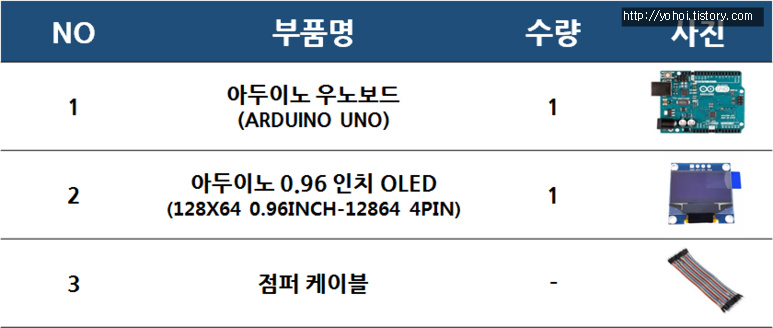

부품목록
브레드보드

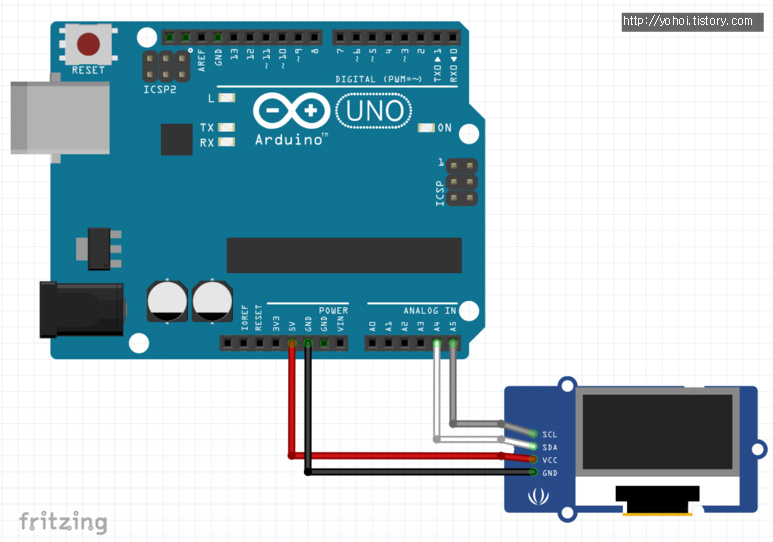

회로도
예제사용

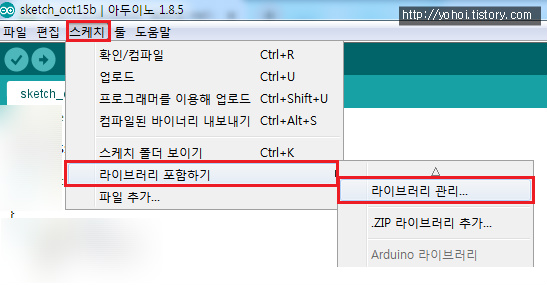

스케치 -> 라이브러리 포함하기 -> 라이브러리 관리에 들어갑니다.
자 다음으로 "U8glib"를 검색 합니다.
찾은 이후 설치를 해주세요.
자 그럼 우선 간단하게 제공하고 있는 예제를 불러와 업로드를 해보겠습니다.

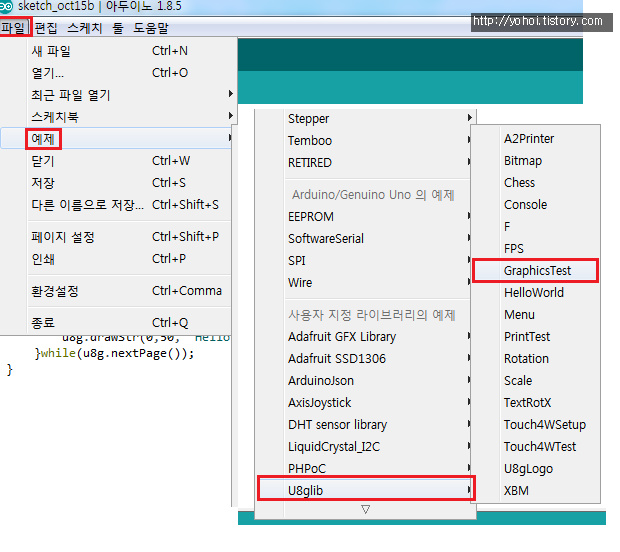

라이브러리를 설치한 이후 파일 -> 예제 -> U8glib -> GraphicsTest를 클릭.

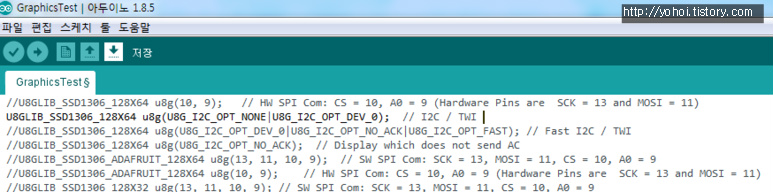

예제를 불러오셨다면 아래 주석을 찾아서 주석을 해제 해주세요
(해제하지 않으면 실행이 안될수도 있습니다.)
U8GLIB_SSD1306_128X64 u8g(U8G_I2C_OPT_NONE|U8G_I2C_OPT_DEV_0); // I2C / TWI
아래와 같이 "//" 를 지우시면 주석이 해제가 됩니다.
예제 영상
소스코드
자 그러면 이제는 OLED에 원하는 text를 간단하게 표시해 보겠습니다.
소스코드는 아래와 같습니다.
#include "U8glib.h"
U8GLIB_SSD1306_128X64 u8g(U8G_I2C_OPT_NONE);
void setup() {
}
void loop() {
u8g.firstPage();
do{
u8g.setFont(u8g_font_unifont);
u8g.setPrintPos(0,10); //초기 위치 설정
u8g.print("Hello, World"); //초기 위치 설정에 따른 text 출력
u8g.drawStr(0,30, "Hello, Arduino"); //x,y 좌표값을 이용한 text 출력
u8g.drawStr(0,50, "Hello, NAVER");
}while(u8g.nextPage());
}
구현 결과
이상입니다 감사합니다.
