LTE 외장형 모뎀 통신 테스트[LTE Cat.M1 WD-N522S]

안녕하세요 오늘은 LTE 모듈을 간단히 테스트해보도록 하겠습니다.



추후에는 아두이노를 통해 무선통신방식을 구현할 예정입니다.



우선저는 우리넷에 WD-522S 제품을 구매하였고 WD-N400S도 동일하게 적용이 된다고 합니다.





1. 구성

구성은 다음과 같습니다.



2. 하드웨어 세팅



아래와 같이 테스트보드를 통해서 데스크톱과 연결합니다.



꼭 Modem_UART에 연결을 해야합니다(저처럼 Modem_USB에 연결하셨다면 변경해주세요)

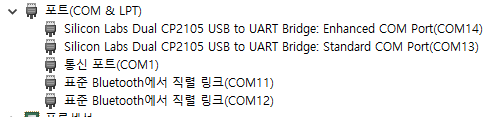

장치관리자에 다음과 같이 포트가 인식됩니다.

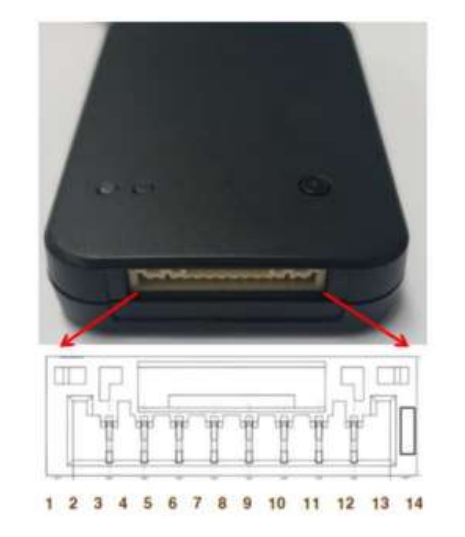

3.하드웨어정보



하드웨어정보는 다음과 같습니다.

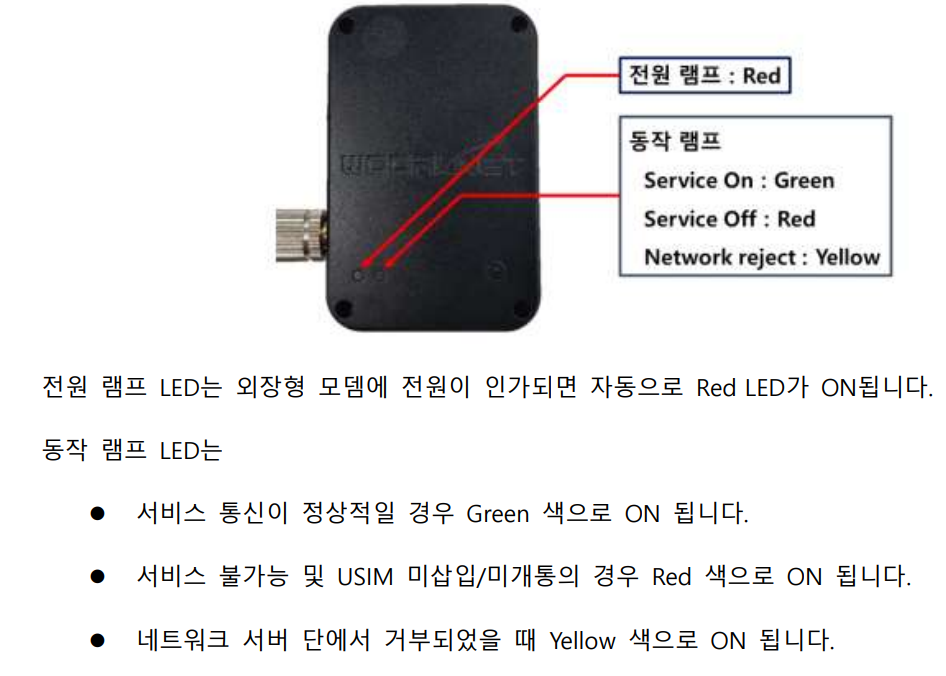

모뎀의 LED에 따라 다음과 같은 상태를 나타냅니다.



4.테스트

자 이제 AT 커맨드를 이용하여 간단하게 정상작동을 하는지 테스트를 해보도록 하겠습니다.

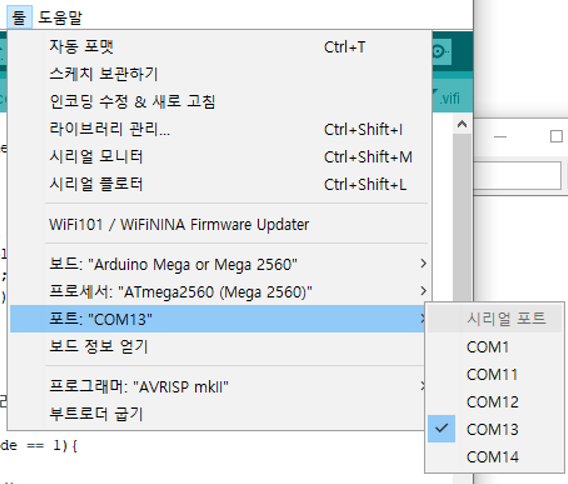

아두이노 IDE 프로그램을 실행 후 다음과 같이 장치관리자에 뜬 포트번호만 설정합니다.



시리얼 모니터에 들어가서 보드레이트 115200으로 설정합니다.

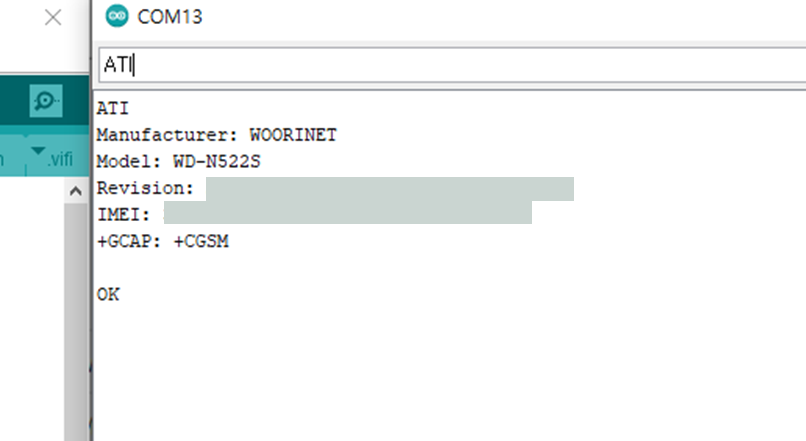

그리고 ATI 명령어를 입력하면 다음과 같이 모듈의 정보를 받아옵니다.



유심 인식이 잘 되는지 확인합니다.



AT$$STAT?



네트워크 망에 접속이 되는지 확인합니다.





자 이렇게 간단히 정상작동 테스트를 진행이 끝났습니다.



다음 글에서 아두이노와 연동하여 무선통신방식을 진행해보도록 하겠습니다.



감사합니다.
