[아두이노] 전압센서 모듈을 이용하여 LCD에 센서값 표시하기

[아두이노]

전압센서 모듈을 이용하여 LCD에 센서값을 표시하기



---





안녕하세요 이번에는 전압센서 모듈(voltage module)과 LCD(I2C LCD)에 대해서 알아보도록 하겠습니다.





간단소개





1. 전압센서모듈(voltage module)을 이용하여 건전지의 전압을 측정

2. 전압센서모듈에서 측정된 값을 LCD에 표시















핵심부품





- 아두이노 전압센서 모듈









작동 전압: 2.5V~ 6V

I2C 프로토콜 지원

I2C 주소값: 0x27

기존의 핀 대신 4개의 핀으로 제어가 가능















부품목록









브레드보드

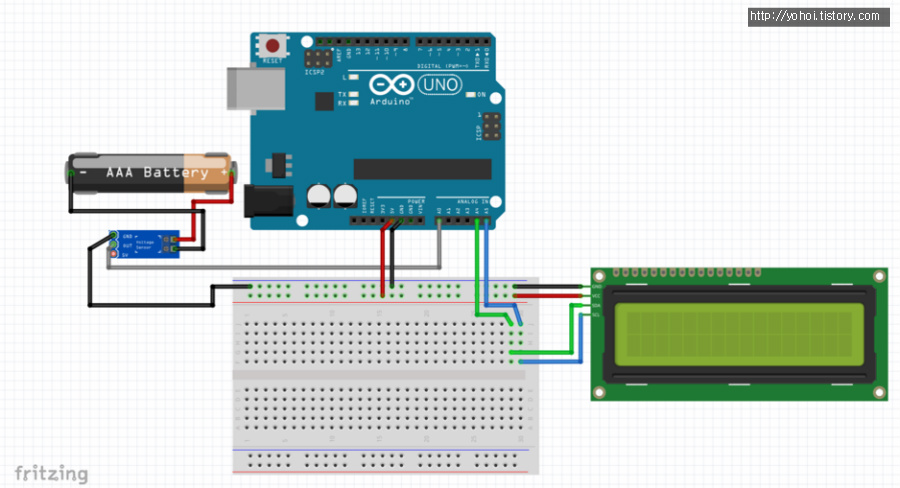

회로도







소스코드

라이브러리 설치

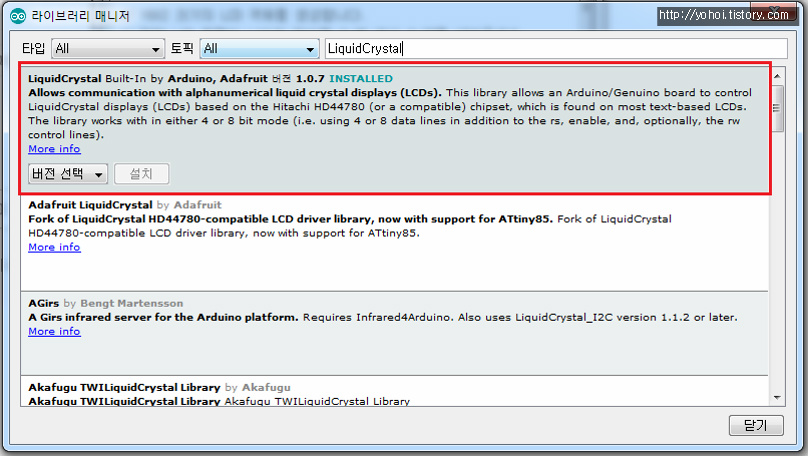

스케치 - 라이브러리 포함하기 - 라이브러리 관리



LiquidCrystal 를 검색하여 설치









// I2C LCD를 쉽게 제어하기 위한 라이브러리를 추가해줍니다.
#include <LiquidCrystal_I2C.h>

// 16X2 크기의 LCD 객체를 생성합니다.
// 만약 LCD 화면이 나오지 않으면 0x3F 대신 0x27를 넣어주세요.
LiquidCrystal_I2C lcd(0x27, 16, 2);

int analogPin = A0;   // 빗물감지센서 analog in A0 연결 선언
int led = 13;         // LED 디지털 13번 포트 연결 선언
int data = 0;         // 센서값의 변수 연결 선언


void setup(){
  pinMode(led, OUTPUT);          // 디지털 13번 포트를 LED OUTPUT 으로 설정
  Serial.begin (9600);          // 시리얼모니터 설정
  lcd.init();                    // LCD를 초기화 합니다.
  lcd.backlight();               // LCD의 백라이트를 켜줍니다.
}


void loop(){
  int data = analogRead(analogPin);   // analogPin 의 변화값(전류값)을 읽음

  if(isnan(data)){
    Serial.println("Failed to read from rain_drop sensor!");
  }

  else if(data < 800){           // val 값이 800미만 (전류가 800 미만이면)
      digitalWrite(led, HIGH);   // LED ON
  }
  else{                          // val 값이 800이상 (전류가 800 이상이면)
      digitalWrite(led, LOW);    // LED OFF
  }
  show(data);
  delay (500);
}

void show(int val){
  // LCD를 초기화 합니다.
  lcd.init();

  // 센서값을 시리얼 모니터에 출력해 줍니다.
  Serial.println((int)val);

  // LCD에 출력할 메세지를 만듭니다.
  String text = "Rain Value";

  // 첫번째 줄, 첫번째 칸에 text 출력
  lcd.setCursor(0, 0);
  lcd.print(text);

  // 두번째 줄, 첫번째 칸부터 출력
  lcd.setCursor(0, 1);
  lcd.print(val);
}









구현사진



시리얼 모니터를 이용하여 확인해보시면 아래와 같이 값이 정상적으로 확인이 됩니다!







감사합니다.
